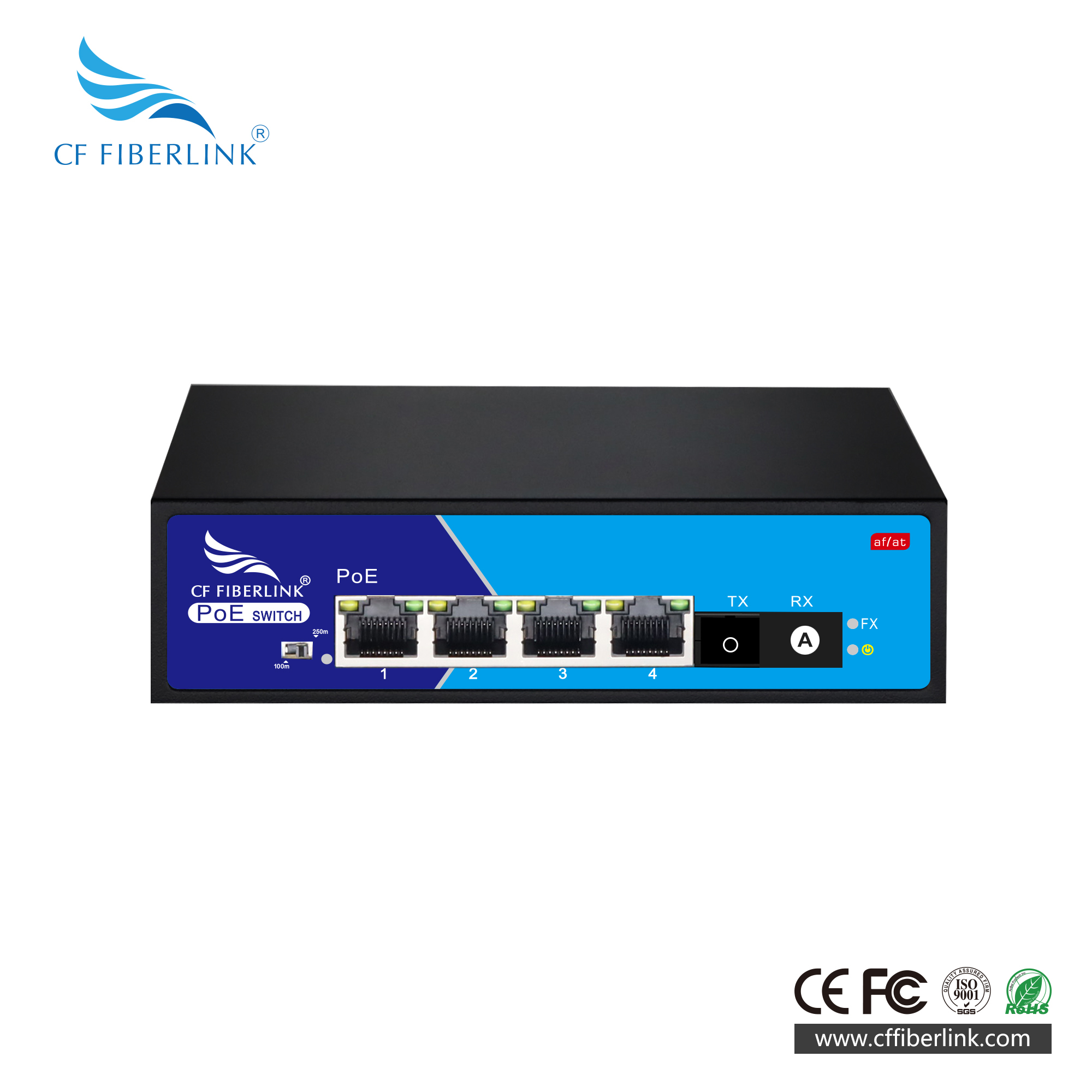

千兆PoE光纤收发器(1光4电）单模单纤A端

产品型号

CF-P1014GSN-20A

端口特征

固定端口

4个10/ 100/ 1000Base-T PoE 端口

1 个1000Base-X SC 光口插槽

  PoE 端口

1-4 端口支持IEEE802.3af/at 标准POE 供电

供电标准

  符合IEEE802.3af/at 国际标准

双绞线传输

 10BASE-T ： Cat3,4,5 UTP(≤100 meter)

100BASE-TX ： Cat5 or later UTP(≤100 meter)

1000BASE-T ： Cat5e or later UTP(≤100 meter)

网口特性

 1-4口10/100/1000BaseT自动侦测，全/半双工MDI/MDI-X自适应

SC插槽端口

   默认光模块为单模单纤20km，SC端口

  光口扩展

  支持光模块扩展及组环网

波长/距离

单模：A端:工作波长 RX1310nm / RX1550nm /传输距离0-40KM，

          B端:工作波长1550nm/RX1310nm /传输距离0-120KM。

   网络协议

IEEE802.3 10BASE-T； IEEE802.3i 10Base-T；

IEEE802.3u 100Base-TX；

IEEE802.3ab 1000Base-T；

IEEE802.3z 1000Base-X；

IEEE802.3x

转发模式

存储转发（全线速）

交换容量

10Gbps

包转发率

7.44Mpps

MAC地址

2K

LED指示灯

电源指示灯

绿色

距离和速率指示灯

绿色

光纤指示灯

FX：绿色

网络指示灯

1-4黄色：表示PoE

1-4绿色：表示网络工作状态

  Reset复位开关

  按住复位开关5秒后松开即可恢复出厂设置

电源特征

   电源

DC：48-57V

  PoE特性

PoE供电方式

支持1,2+、3,6-供电

PoE输出功率

每端口供电功率15.4W，单口最大功率30W

PoE

支持802.3af（15.4W），802.3at（30W）

支持兼容非标准PD设备

防护

防雷

端口防雷：4KV 8/20us；防护等级：IP30

机械特性

IEC60068-2-6（抗振动）

IEC60068-2-27（抗冲击）

IEC60068-2-32（自由下落）

安规认证

CQC；

CE mark, commercial；CE/LVD EN60950；

FCC Part 15 Class B；RoHS；

物理规格参数

工作温度/湿度

-20～+55°C；5%～90% RH 无凝结

存储温度/湿度

-40～+75°C；5%～95% RH 无凝结

外观尺寸（L*W*H）

142mm* 117mm*38mm

   安装方式

    桌面式、壁挂式安装
